Laserowy system kontroli pracy maszyn Nivel System MC-1D Magnets

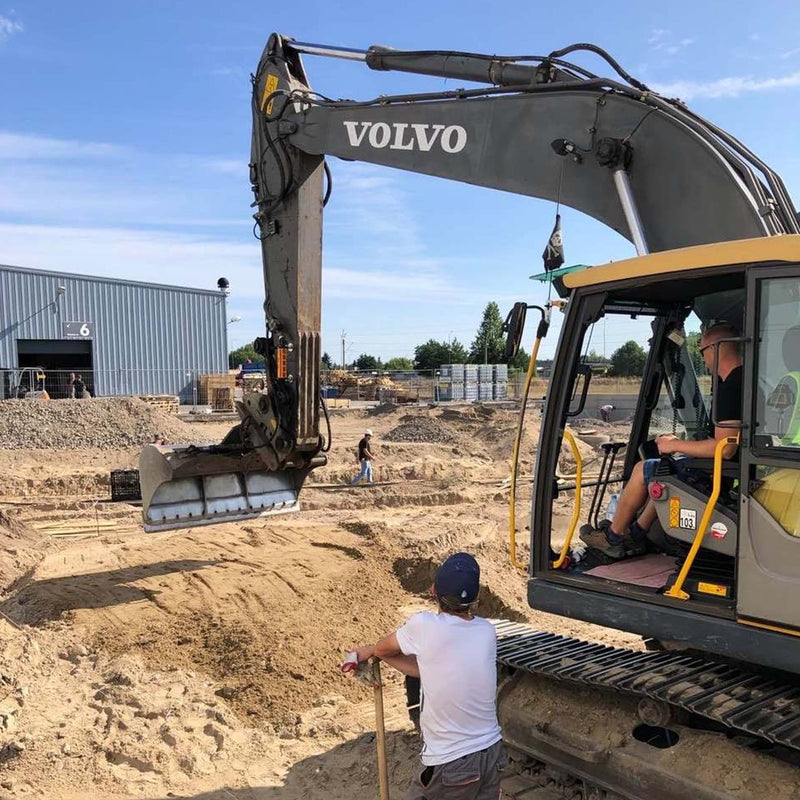

System kontroli pracy maszyn Nivel System MC-1D Magnets to system niwelacyjny, który pozwala kontrolować wysokość narzędzia roboczego maszyny z kabiny operatora. Dzięki temu pracownik ma ciągły podgląd na jakiej wysokości znajduje się łyżka czy lemiesz maszyny względem ustalonej linii referencyjnej, którą wyznacza niwelator laserowy. Obserwacja wskazań na czujniku maszynowym informuje operatora czy można jeszcze kopać, czy jest już na założonej głębokości. Za sprawą tego urządzenia eliminowane są przekopania i przegłębienia.

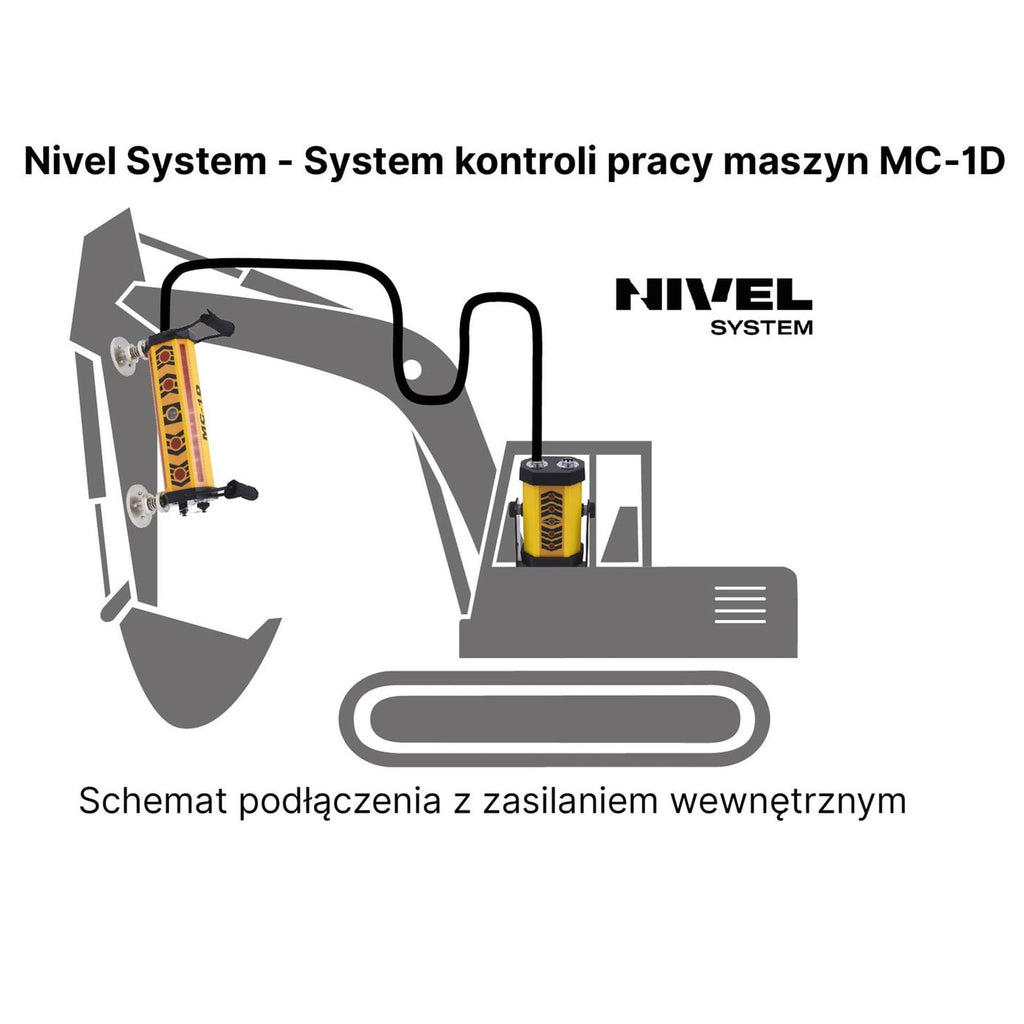

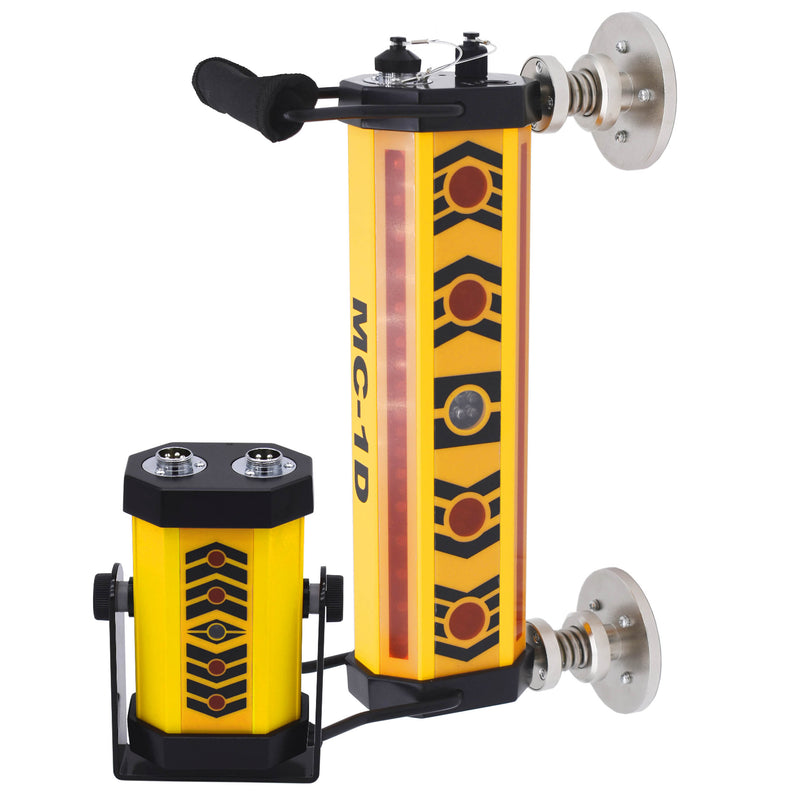

System składa się z czujnika laserowego, odbierającego sygnał z niwelatora i informującego (za pomocą wskaźników LED) o bieżącej wysokości, na jakiej należy ustawić element roboczy (lemiesz, łyżkę). Dane te pojawiają się również na odbiorniku kabinowym (RD-1MC) spełniającym funkcję wyświetlacza. Dzięki tak skonfigurowanemu zestawowi można szybko i wydajnie przeprowadzać prace ziemne, również ze spadkiem - bez potrzeby wykonywania pomiarów kontrolnych.

MC-1D współpracuje z niwelatorami laserowymi, rotacyjnymi z czerwoną wiązką lasera.

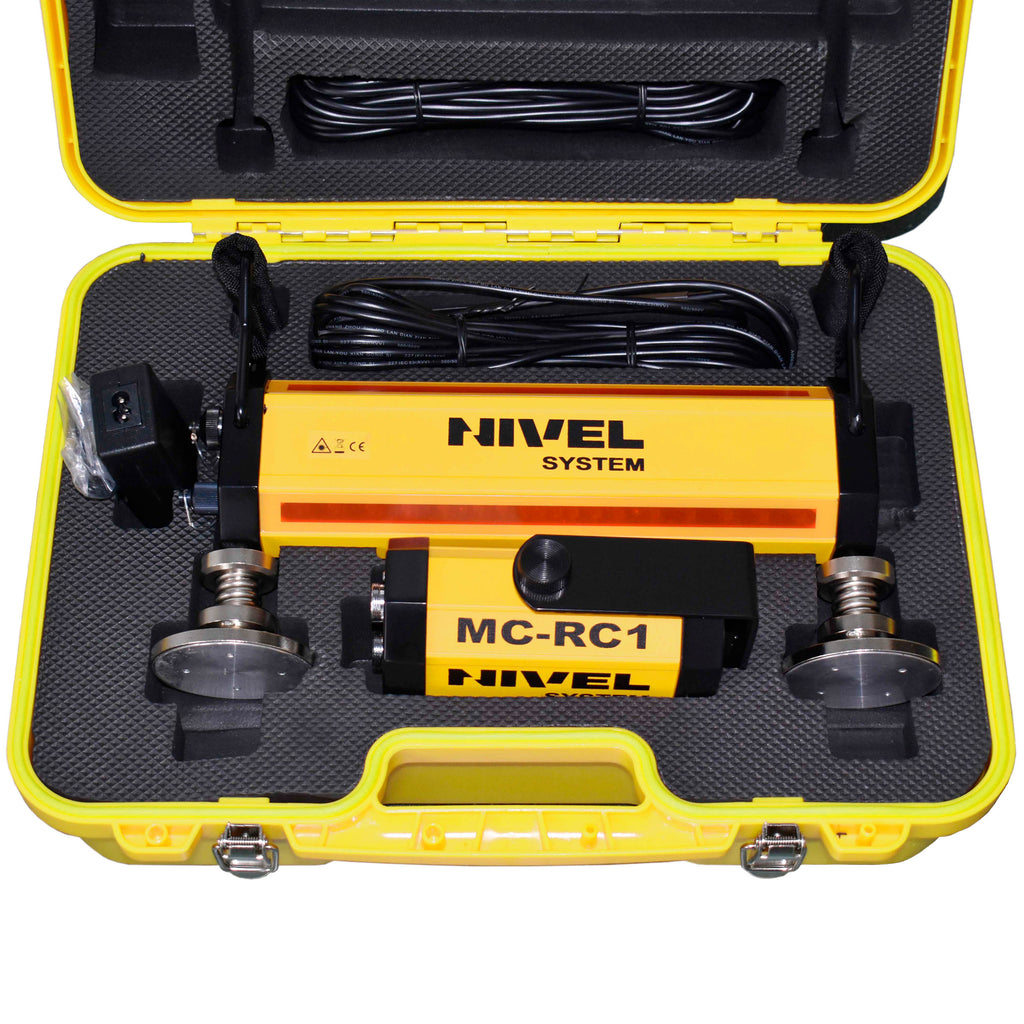

W zestawie:

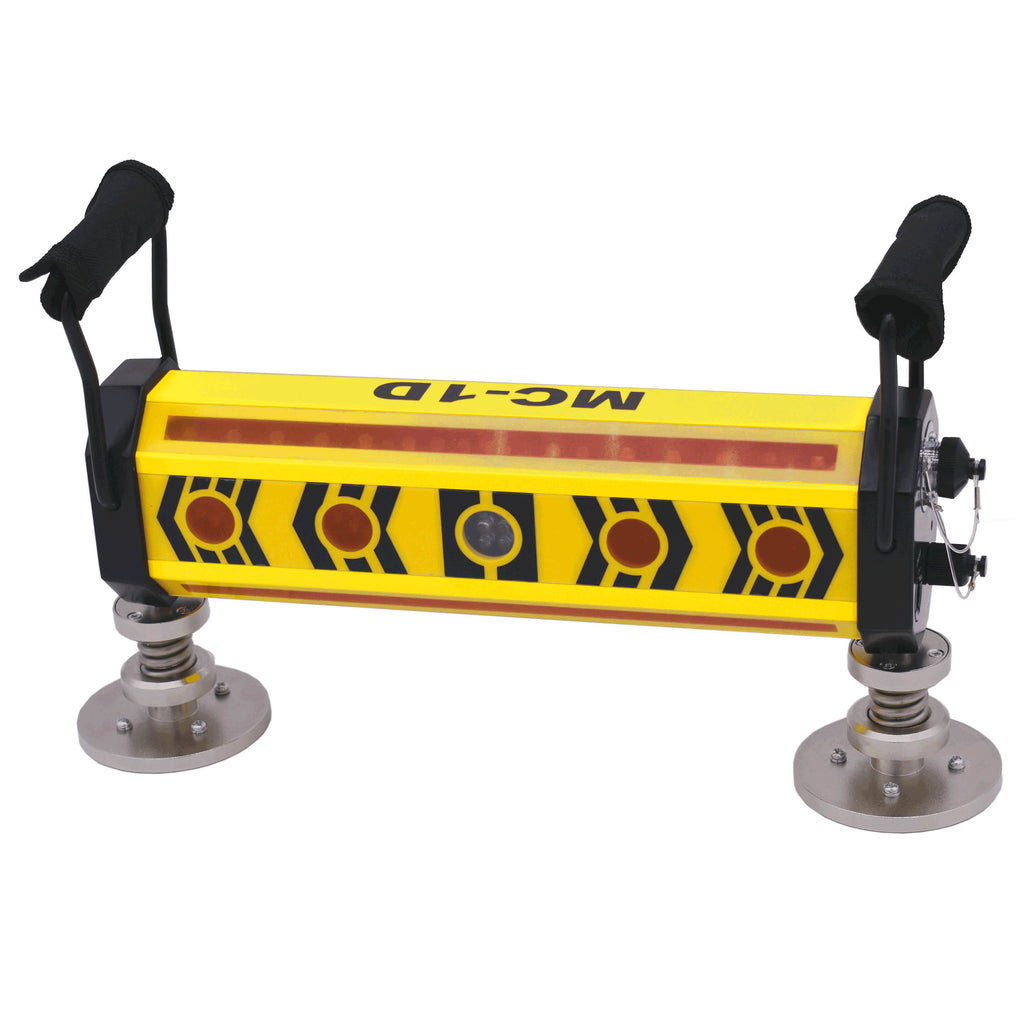

◾ czujnik maszynowy z wbudowanym akumulatorem MC-1D,

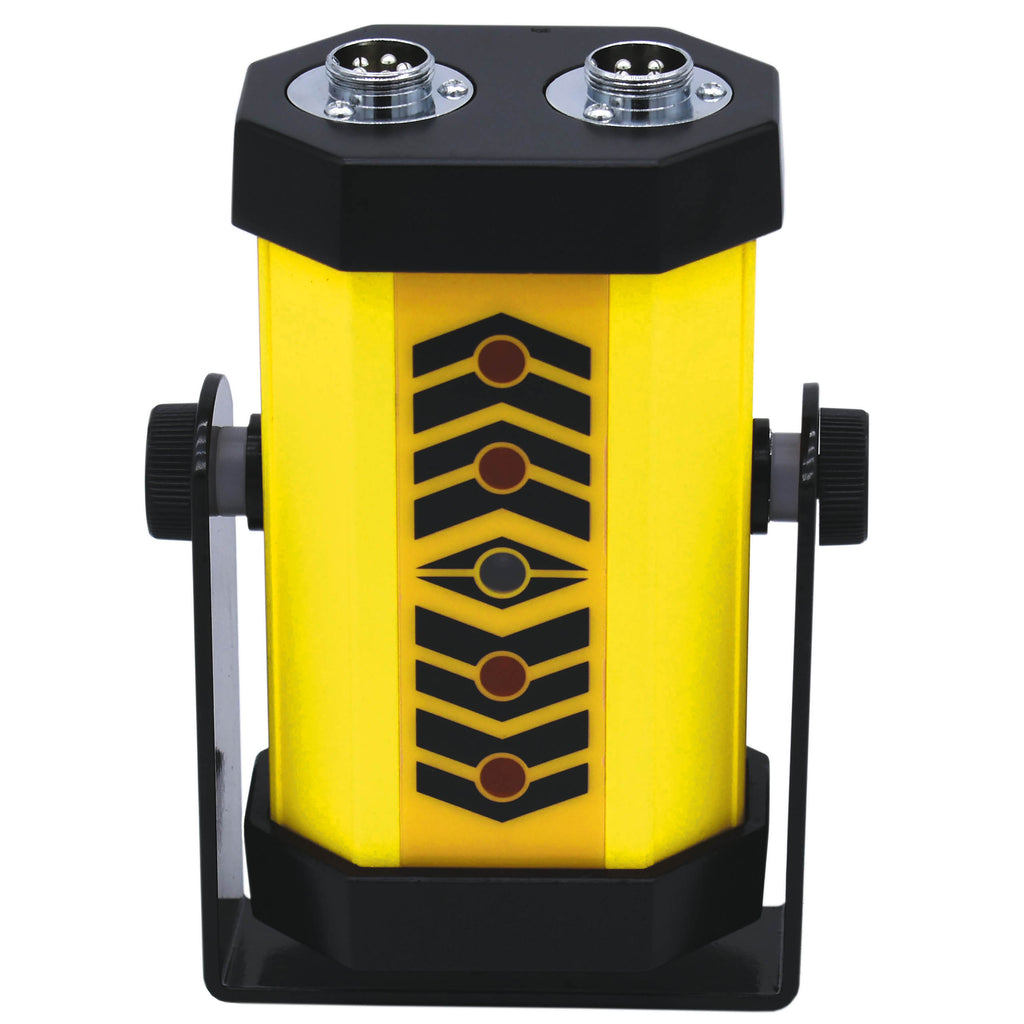

◾ wyświetlacz kabinowy MC-RC1,

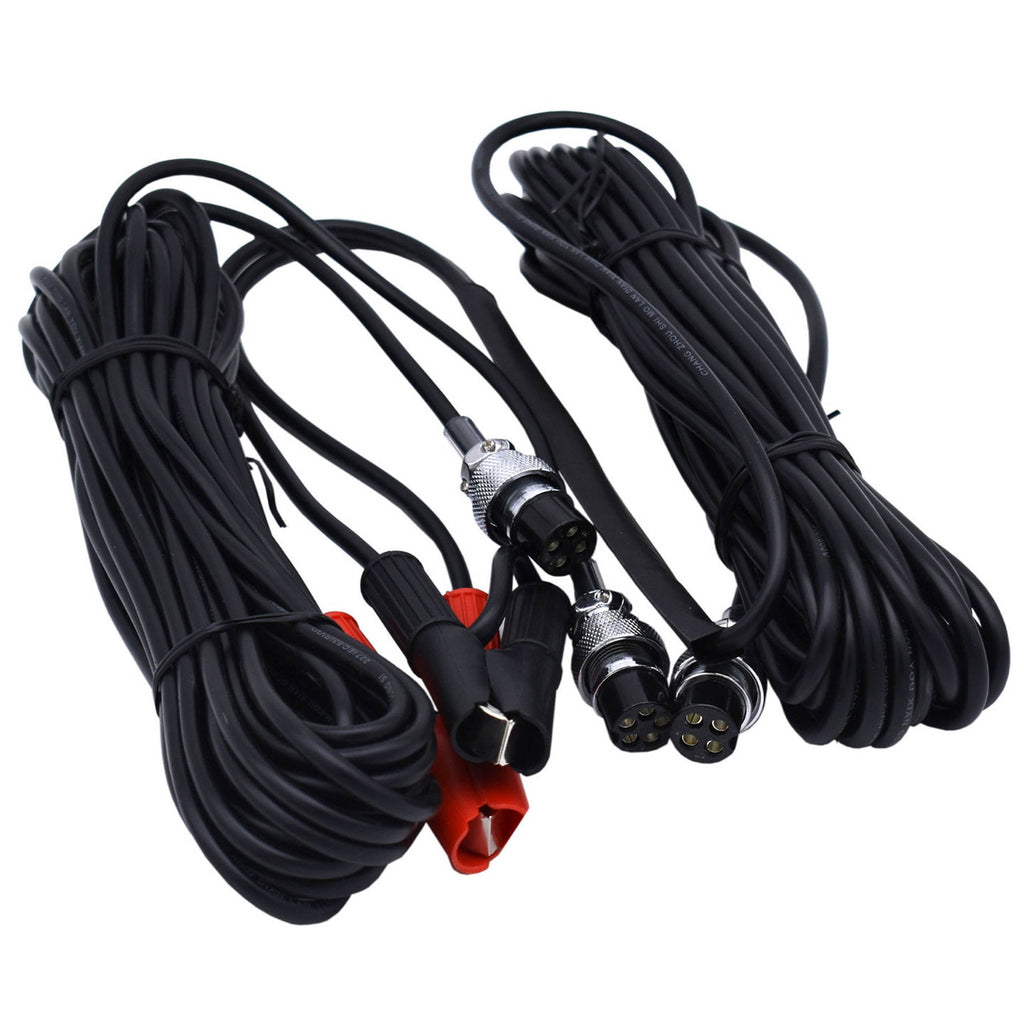

◾ przewód łączący czujnik z wyświetlaczem kabinowym,

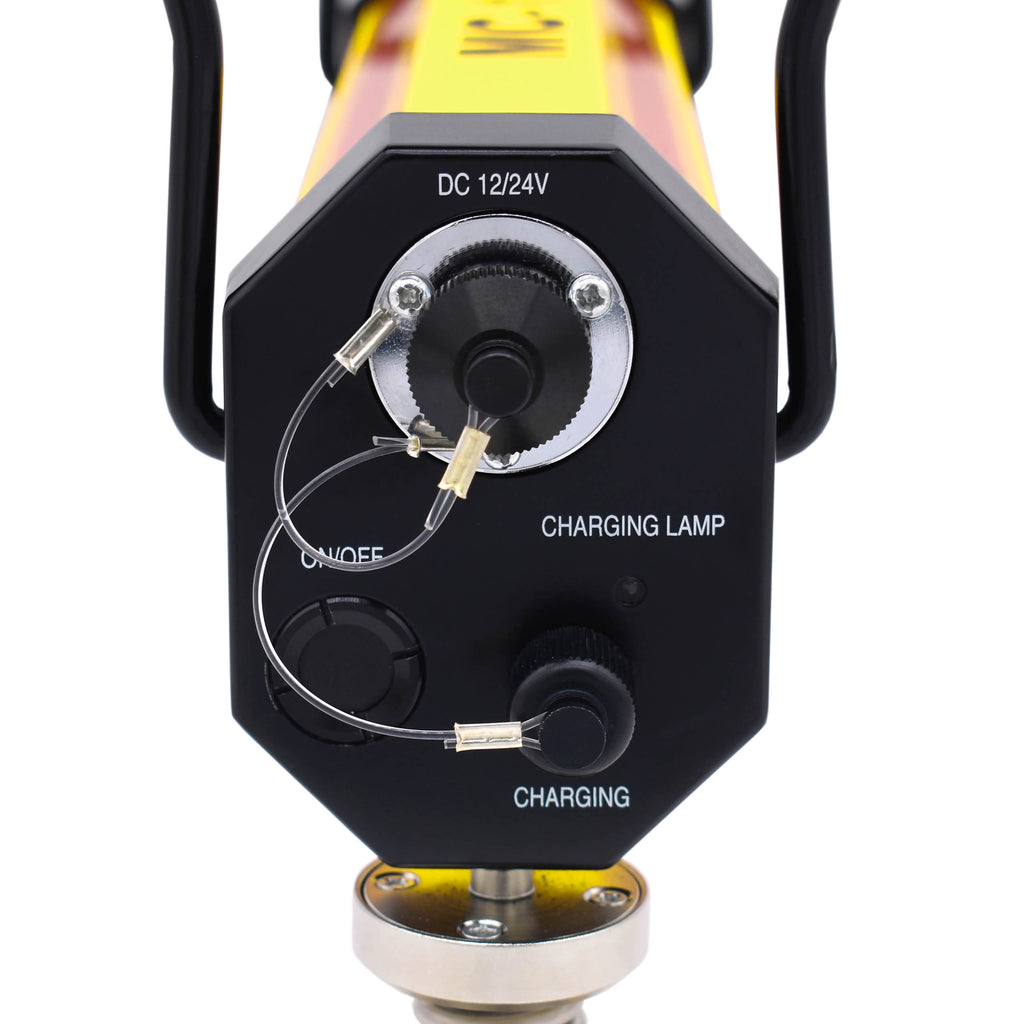

◾ przewód do podłączenia zasilania z akumulatora 12V/24V (klemy),
◾ ładowarka,

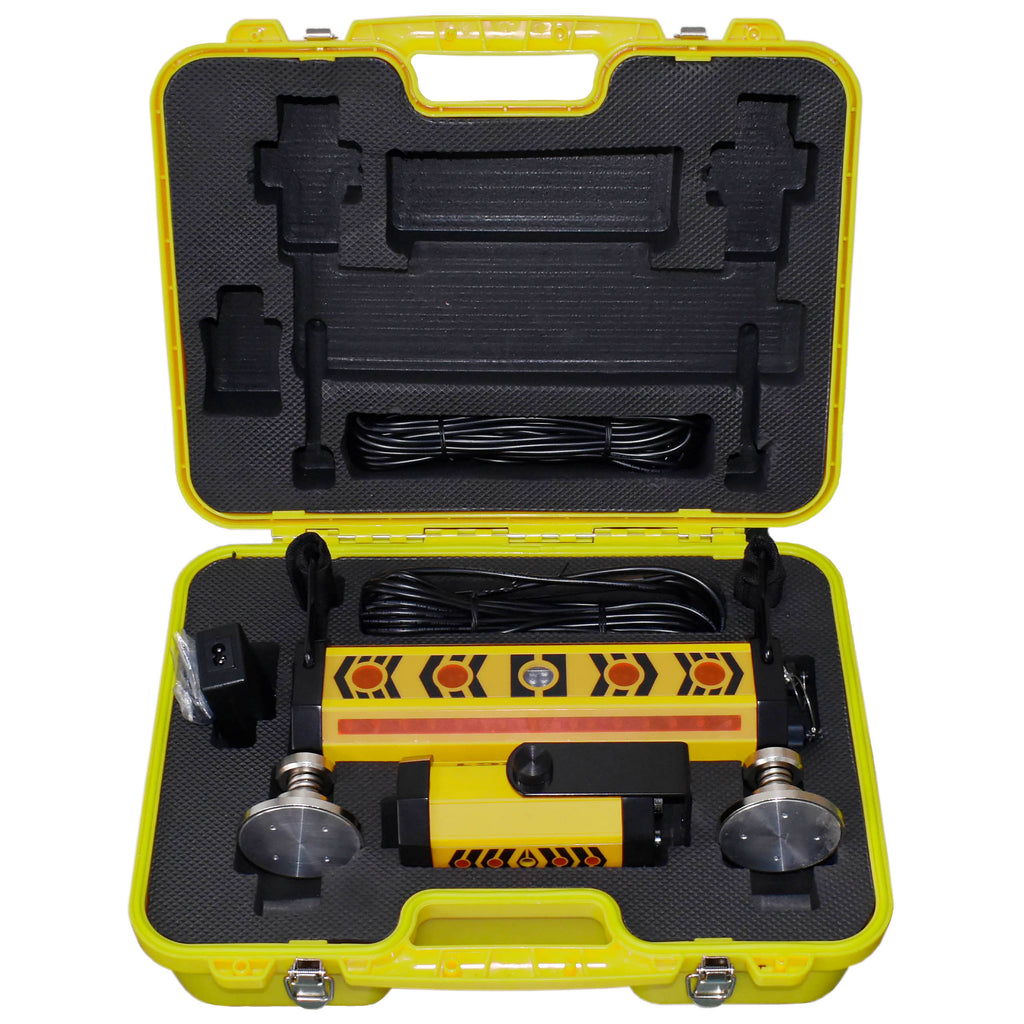

◾ walizka transportowa.

Dodatkowe informacje

Podczas wykonywania prac ziemnych maszynami pojawiają się problem związany z niwelacją. Dotychczas angażowano w ten proces dodatkowe osoby do pomiarów (czy ekipy geodezyjne). Budowy realizujące ie metody są często kosztowne, długotrwałe i wymaga specjalizacji i dużej dokładności. Czy można to zrobić prościej, dokładniej i szybciej?

Niwelator emituje wiązkę lasera niewidzialną dla oka, odbieraną przez czujnik MC-1D. Wiązka, wirując wokół pionowej lub pochylonej osi z prędkością kilkuset obr./min., tworzy płaszczyznę poziomą lub pochyloną, w jednym lub w dwóch kierunkach. Płaszczyzna ta (którą można precyzyjnie ustawić na panelu sterującym lasera) stanowi płaszczyznę odniesienia dla czujnika zainstalowanego na maszynie. Operator, kopiąc, obserwuje wskazania kolorowych diod na czujnikach. Pokazują one aktualne położenie łyżki względem płaszczyzny odniesienia i podają proste komunikaty: "Opuść łyżkę lub lemiesz", "Podnieś łyżkę lub lemiesz", " trzymaj". Informacje te są prezentowane że w kabinie operatora za pośrednictwem odbiornika Nivel System MC-RC1.
